Uitwerking vragen 17A en B uit Examen TKN 2007 - 2

Uitwerking vragen 17A en B uit Examen TKN 2007 - 2
Uitwerking vragen 17A en B uit Examen TKN 2007 - 2
  • Beschrijving
  • Beoordelingen

Het is 2 dagen na Nieuwe Maan en dus springtij. Bij getijpositie e staat in de kaart HWS 2.1m, LWS 0.2m. De minimum diepte volgens de kaart is 1.4m. We hebben minimaal 1.9 (kieldiepte) + 0.5 (kielspeling) = 2.4 m nodig om over deze ondiepte heen te varen. Ter plaatse is 1.4 m water hetgeen betekend dat we moeten wachten tot er minimaal 1 m boven deze ondiepte staat.

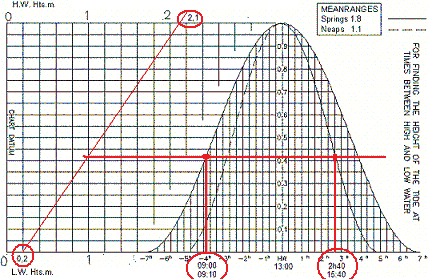

In de grafiek zetten we op de onderste horizontale lijn een 0.2 m af (LWS) en op de bovenste horizontale lijn 2.1m af (HWS). Deze 2 punten verbinden we. Op de plaats waar deze lijn de 1m snijdt zetten we een horizontale lijn naar rechts zodat de kromme gesneden wordt. In de grafiek staan 2 krommen, die voor springtij (doorgetrokken lijn) en die voor doodtij (onderbroken lijn). Op de 2 plaatsen waar de horizontale lijn de doorgetrokken lijn van de springtij kromme snijdt, gaan we recht naar beneden. Hier kunnen we de tijden aflezen wanneer er minimaal 1 m water staat. Dit is iets na 4 uur voor HW en 2 uur 40 min na HW. Het is om 13.00 uur HW, dus 09.10 uur en om 15.40 uur. Tussen beide tijdstippen staat er minimaal 1 m water boven de ondiepte (tijpoort genoemd).
